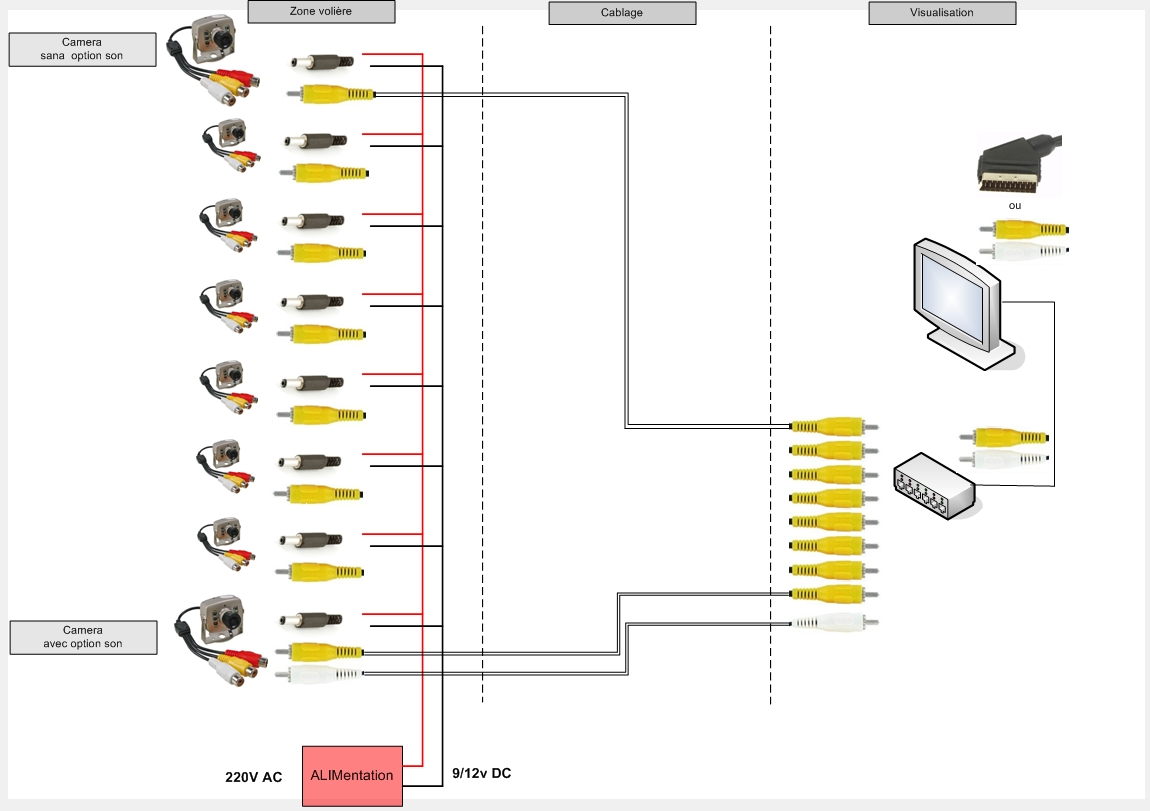

Schéma de câblage de l'installation de 8 caméras.

Les 8 caméras sont alimentées par une seule alimentation 9/12V DC qui se trouve au plus près dans les volières.
La dernière caméra est câblée avec l'option son, pour exemple.
On distinguera bien:
- la partie volière, avec les caméras, leurs connectiques, et l'alimentation.
- la partie câblage, qui fera la liaison entre la partie volière et la zone visualisation.
- la visualisation, où on retrouve le récepteur audio, l'écran et leur connectique associée.
