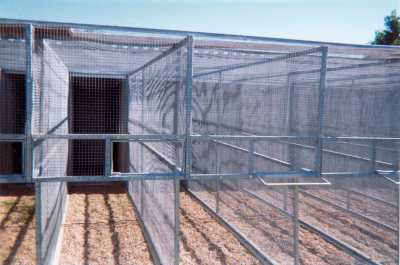

Les cadres
sont réalisés en tube acier carré de 30 mm.
Le choix de cette dimension a été dicté par le doublement des parois
grillagées, en effet, pour éviter de nombreuses mutilations, j’ai préféré
doubler chaque panneau.
Le surcoût de travail et des frais engendrés n’est rien en regard de la
sécurité ainsi obtenue.
Ils ont une hauteur de 195 cm sur une longueur de 430.
Un plan de débit fut tracé et plus de 50 barres furent ainsi tronçonnées sur
un outil spécialement réalisé.
Suivit le perçage pour la fixation ultérieure du grillage : il fut plus
facile de percer les morceaux de tube que les cadres finis.
Tous les 40 cm, un trou de 6 mm fut percé de chaque côté des tubes ceux-ci
permirent la pose de l’ensemble rondelle/rivet pour fixer le grillage.
Plus de 1500 trous furent ainsi percés et avec 'uniquement ’ 2 forêts !
Un ‘marbre’ en bois, sur lequel j’avais positionné des guides
d’assemblage fut réalisé, cela me permit un montage à la chaîne.
Le marbre fut posé sur une surface très plane et calé au niveau à bulle.
Chaque cadre fut assemblé par soudage, les angles avaient été coupés à 45°,
ce qui facilita ce travail.
Pour permettre l’évacuation de la matière liquide lors du zingage, chaque
angle fut percé à 8 mm.
Le zingage est un procédé de traitement de surface par trempage, il faut
donc prévoir l'évacuation des liquides (nettoyage et zingage).
Les parties avant (portes) furent assemblées également, les portes sont des
cadres en tube rond de diamètre de 14 mm.

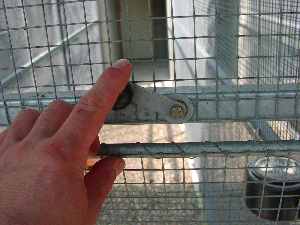

La porte est articulée autour d’une charnière réalisée d’un tube carré de 20
mm soudé sur le cadre qui vient coiffer la partie basse de la porte pour
permettre son articulation.
Petite subtilité de la porte : la partie basse (charnière) est décalée
verticalement en négatif, ainsi toute porte non fermée retombe
automatiquement.
Avec du recul je trouve très bien
ce système.

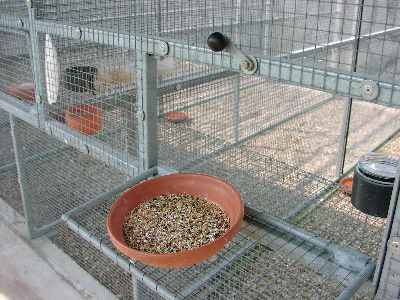

Il est pratique : ouverture/fermeture d'une main, je pose sur la porte
ouverte la mangeoire ou l'abreuvoir.
Il est sécurisant, si une porte n'est pas verrouillée elle retombe
immédiatement, c'est simple et sans entretien, j'en suis satisfait.
L'assemblage une fois terminé, j'ai porté l'ensemble au zingage.
