nouvelle volière : construction....
Auteur Message
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
bonjour à  tous,

nous avons décidé de contruire une deuxième voliere identique à  la première que nous avons en intérieur.

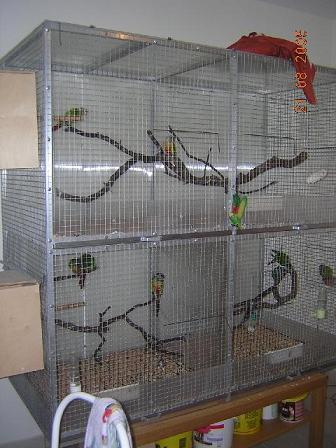

une photo de la première voliere pour mémo.

les dimensions sont :
1m60 de long
1m50 de haut
80cm de large

elle est séparée en deux étages qui peuvent se séparer en 4 casiers chacun.
on peut donc a volonté en faire un seul compartiment, ou 2, ou ... ou 8.

C'est une volière d'intérieur, il y a donc 4 tiroirs pour les fonds.

le grillage utilisé est du 19 x 19.
l'armature est faite avec des barrées carrée de 2cm x 2cm.

les barres sont fixées entre elle a l'aide d'embouts qui s'enfilent a l'extrémité (surnommés 3D et 4D...) et par des "dés" rivetés dans les barres selon les besoins.

on utilise 2 tailles de rivets, les plus gros seront utilisés pour fixer le grillage.

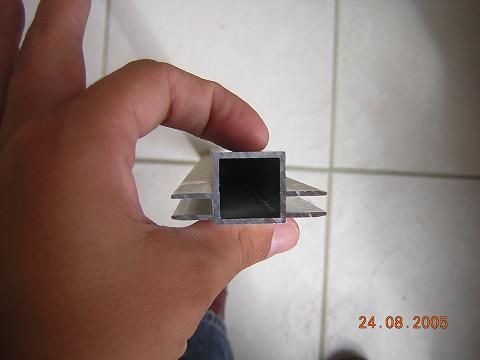

il y a en tout 3 type de barres :

- les carrées simples

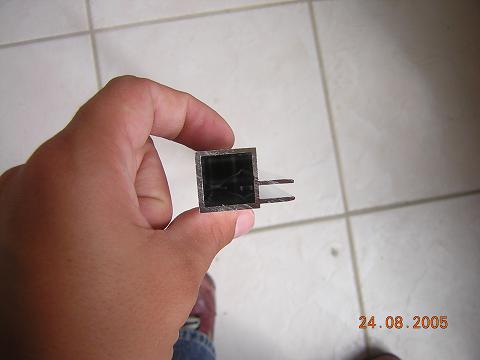

- celles avec un rebord
- celle avec un double rebord

les rebords sont utilisés pour soutenir les planches sur lesquelles reposent les tiroirs, et qui ferment les compartiments de la voliere lorsqu'on enleve les tiroirs (nettoyage...)


Fichiers joints:
Photo 007.JPG
Photo 007.JPG [ 31.78 Kio | Vu 48887 fois ]
Photo 038.JPG
Photo 038.JPG [ 44.09 Kio | Vu 48885 fois ]
Photo 039.JPG
Photo 039.JPG [ 32.02 Kio | Vu 48878 fois ]

_________________
youyou, aratinga... et chevaux !


Dernière édition par Syrius le 24 Aoû 2005 21:49, édité 1 fois.

24 Aoû 2005 21:31
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message

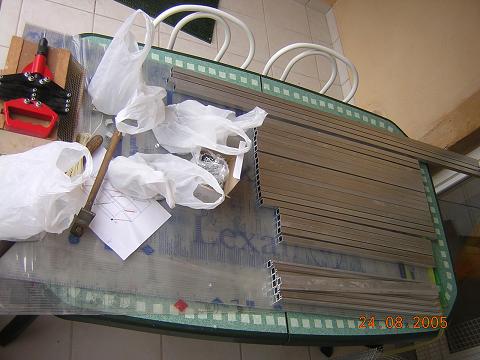

suite...


Fichiers joints:
Photo 041.JPG
Photo 041.JPG [ 15.13 Kio | Vu 48858 fois ]
Photo 042.JPG
Photo 042.JPG [ 14.95 Kio | Vu 48849 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:33
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message

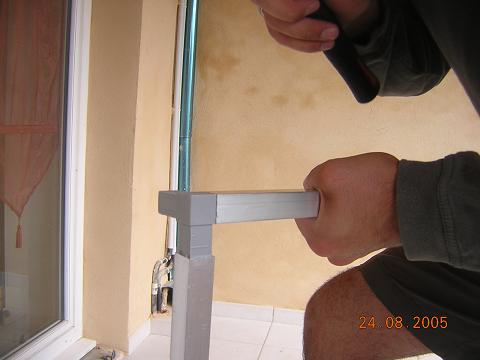

on commence par la face avant.

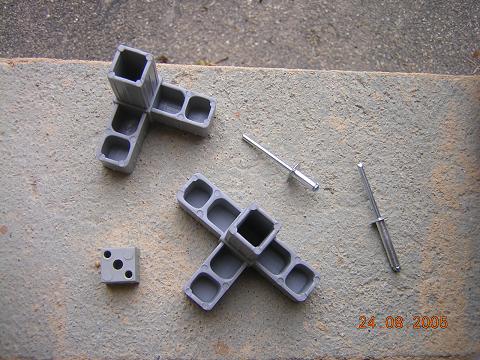

les barres du pourtour sont fixées entre elles avec les 3D et 4D.

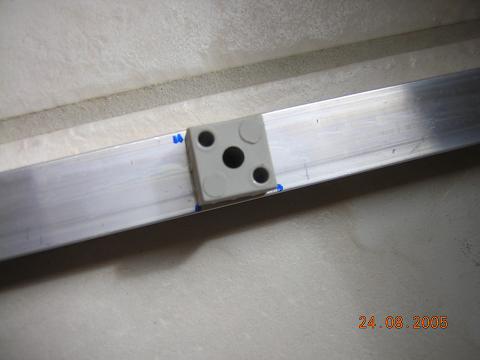

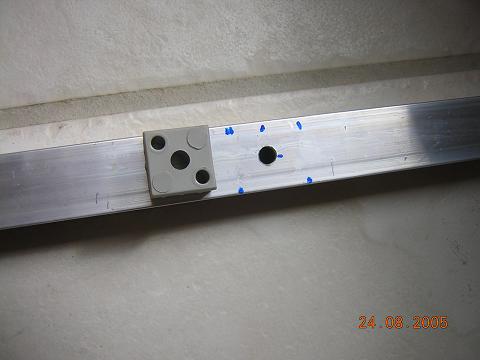

pour fixer une barre au milieu d'une autre, on y fixe un dé... on perce d'abord la barre... et on y rivette le dé....


Fichiers joints:
Photo 040.JPG
Photo 040.JPG [ 18.71 Kio | Vu 48824 fois ]
Photo 043.JPG
Photo 043.JPG [ 18.14 Kio | Vu 48808 fois ]
Photo 044.JPG
Photo 044.JPG [ 16.74 Kio | Vu 48796 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:35
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message

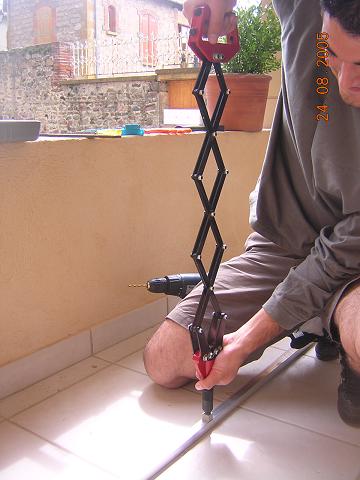

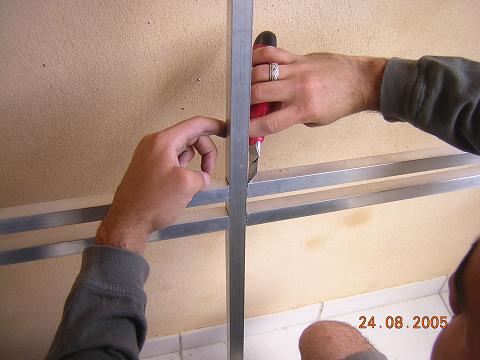

c'est une riveteuse " à  main "...

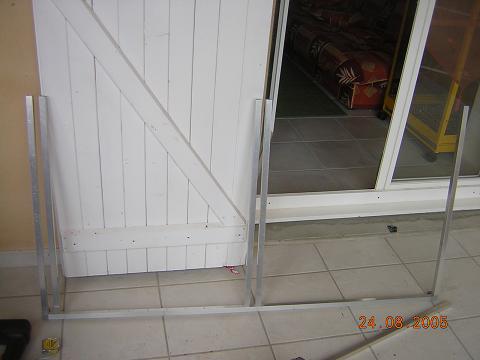

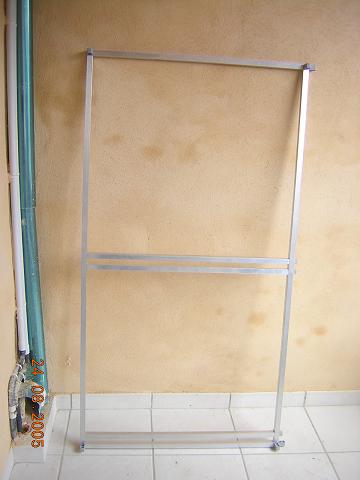

voici la moitié de la face avant.

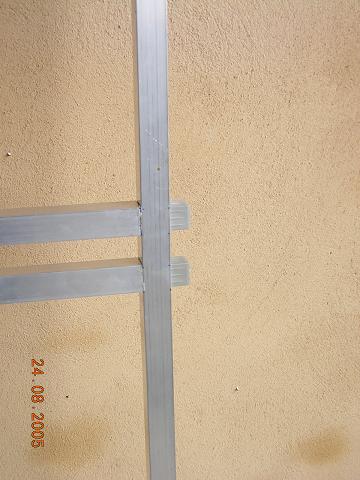

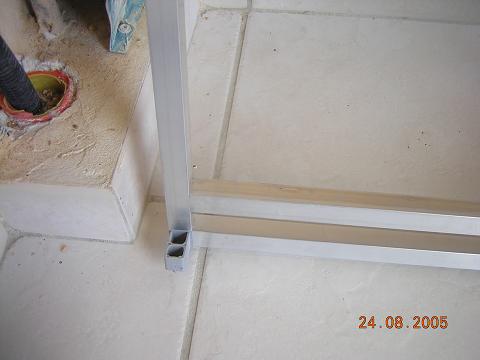

Entre les 2 doubles barres vont venir se glisser les tiroirs.


Fichiers joints:
Photo 045.JPG
Photo 045.JPG [ 29.41 Kio | Vu 48773 fois ]
Photo 046.JPG
Photo 046.JPG [ 19.48 Kio | Vu 48752 fois ]
Photo 047.JPG
Photo 047.JPG [ 18.49 Kio | Vu 48737 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:37
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message
des petits dés pour fixer la deuxieme partie de la façade....

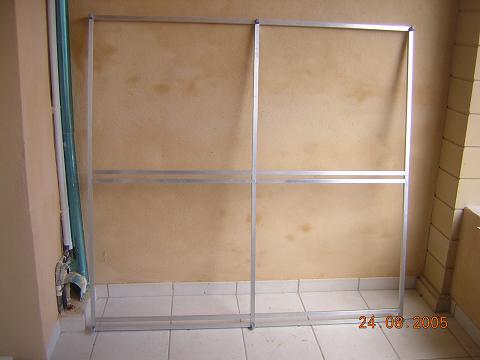

et la façade entiere!!


Fichiers joints:
Photo 048.JPG
Photo 048.JPG [ 30.82 Kio | Vu 48718 fois ]
Photo 049.JPG
Photo 049.JPG [ 17.58 Kio | Vu 48708 fois ]
Photo 051.JPG
Photo 051.JPG [ 25.81 Kio | Vu 48685 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:38
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message

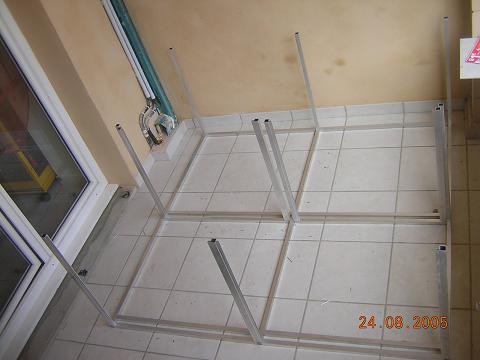

on couche la façade pour y fixer les barres perpendiculaires, sur les 3D et 4D qui dépassent et sur d'autres dés...

la barre a double rebord sert au milieu en bas de la voliere, pour les 2 planches

des barres simple rebord sont utilisés pour les plateaux au milieu.


Fichiers joints:
Photo 050.JPG
Photo 050.JPG [ 17.04 Kio | Vu 48661 fois ]
Photo 052.JPG
Photo 052.JPG [ 22.63 Kio | Vu 48650 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:42
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message
on construit ensuite la façade arriere, qui vient s'emboiter dans les barres...
toujours avec des petits dés.

et le cadre est fini.

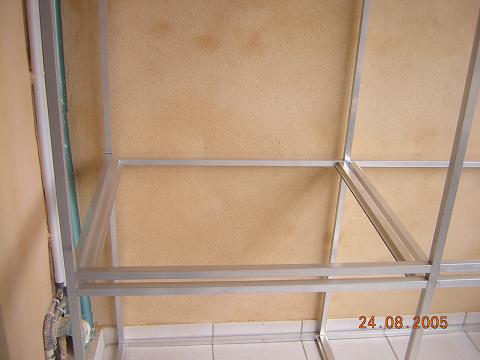

pour le plateau du milieu, il y a 2 barres de chaque coté : les 2 extérieures plus hautes servent a canaliser les plateaux, les 2 autres plus basses décalées vers le milieu a soutenir les planches.

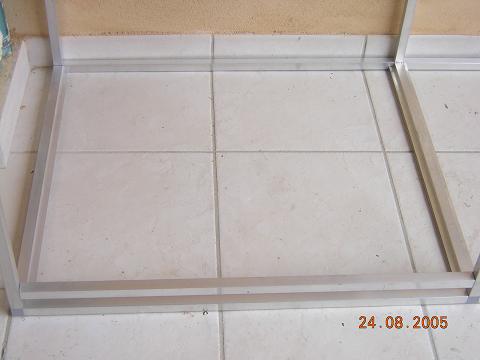

sur la photo en bas on voit la barre double rebord, et sur l'autre on voit le systeme pour les plateaux du milieu.


Fichiers joints:
Photo 053.JPG
Photo 053.JPG [ 20.74 Kio | Vu 48625 fois ]
Photo 054.JPG
Photo 054.JPG [ 17.63 Kio | Vu 48609 fois ]
Photo 055.JPG
Photo 055.JPG [ 20.66 Kio | Vu 48595 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:46
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message

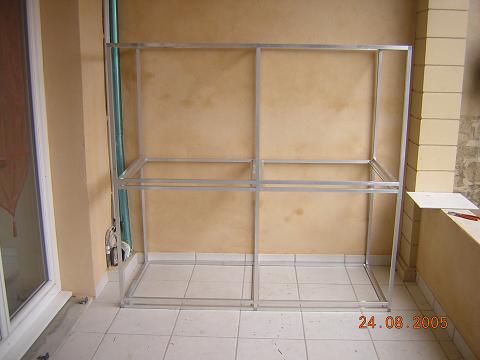

et voilà  pour aujourd'hui, après 2h de boulot....

sous l'oeil averti du maitre des lieux... Thanos, le youyou, qui a activement participé moralement à  l'élaboration de cette volière.... ;-)


Fichiers joints:
Photo 058.JPG
Photo 058.JPG [ 41.38 Kio | Vu 48584 fois ]

_________________
youyou, aratinga... et chevaux !
24 Aoû 2005 21:49
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message
demain on fixe le grillage, et si on a le temps, on fixe le plexi alvéolé pour le dessus et la face arriere.

_________________
youyou, aratinga... et chevaux !


24 Aoû 2005 21:55
Haut
Profil YIM
Membre d'honneur
Membre d'honneur
Avatar de l’utilisateur

Inscription: 25 Nov 2004 12:27
Messages: 738
Localisation: Seine et Marne
Répondre en citant le message
Message
:cool: :cool: :cool:
c'est super bien fait :love: ! tu sait se qu'il manque ... des roulettes ! pour pouvoir facilement la poussée pour aspiré en dessous ... Mais c'est le top ca ! est ce que tu peut me dire combien as tu acheter le mL de tube stp ? je pense que ca dois etre dans les 2€ du mètre non ?
félicitation :chin:

_________________
Il ne faut jamais oublier d'y penser ...


24 Aoû 2005 22:07
Haut
Profil
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message
je mettrai les tarifs a la fin ;-)

sinon pour les roulettes : nous n'en mettons pas car la voliere est sur-élevée sur un meuble de 50cm de haut environ, sinon c'est pas assez haut pour y regarder.

_________________
youyou, aratinga... et chevaux !


24 Aoû 2005 22:13
Haut
Profil YIM
Membre d'honneur
Membre d'honneur
Avatar de l’utilisateur

Inscription: 25 Nov 2004 12:27
Messages: 738
Localisation: Seine et Marne
Répondre en citant le message
Message
ok, je comprend ;-) en tout cas , j'aime bien se genre de volières , modulables , pratique , éstétique , facile a entretenir :love: le top quoi ... :bravo:
on attend la suite

_________________
Il ne faut jamais oublier d'y penser ...


24 Aoû 2005 22:21
Haut
Profil
Membre très assidu
Membre très assidu
Avatar de l’utilisateur

Inscription: 14 Juil 2003 20:51
Messages: 1790
Localisation: yonne
Eleve depuis: 2001
Répondre en citant le message
Message
Après une soirée complète de travaux, je dois avouer que je ne suis pas tout... ca doit être les vapeurs de peintures qui me sont montées au cerveau... :fou:

Je relirais ça demain, enfin tout à  l'heure, enfin après avoir dormi... en esperant la suite... :sleep:

_________________
Skimo


25 Aoû 2005 02:20
Haut
Profil YIM
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 02 Mai 2004 07:48
Messages: 4222
Localisation: 91 essone
Répondre en citant le message
Message
bonjour,

merci pour toute ces photo qui montre bien l'évolution de la volière !
Elle a l'air très bien :cool: ;-) ...

A+
SéB

_________________
nouveau site !!! www.birdsmania.com


25 Aoû 2005 06:59
Haut
Profil Site Internet
Habitué
Habitué
Avatar de l’utilisateur

Inscription: 13 Juil 2005 09:11
Messages: 398
Localisation: St georges sur loire(Angers)Maine et loire 49
Répondre en citant le message
Message
oui elle a l'air super bien!!!aujourd'hui c'est la fin!!

_________________
Nantais quoi qu'il arrive !


25 Aoû 2005 08:12
Haut
Profil
Habitué
Habitué
Avatar de l’utilisateur

Inscription: 01 Juin 2004 08:00
Messages: 384
Localisation: VAR
Répondre en citant le message
:slt:
ouffffffffff :bravo:
merci pour le cours
je dois en faire une il faut que je me lance j'ai
-le grillage
-les 3d et 2d
-les barres alu
mais j'avais pensé de faire 4 panneaux pour pouvoir la demonter
au cas ou
ensuite les barres avec rebord franchement super il faut que j'en
trouve
et le dernier problemes les tiroirs comment faire.........
:roll:


25 Aoû 2005 08:23
Haut
Profil
Inactivé
Inactivé
Avatar de l’utilisateur

Inscription: 23 Nov 2004 22:25
Messages: 3766
Localisation: Ariège,09
Répondre en citant le message
Message
:slt: à  tous,

Excellent travail...comme d'hab...et connaissant le résultat final je ne peux que vous féliciter...pour votre travail et les prochains pensionnaires ! :cool:

J'espère que beaucoup s'inspireront de cette volière très esthétique (qui se fond parfaitement en intérieur malgrè les dimensions imposantes), les volumes sont optimaux dans la mesure ou ils procurent un espace de vol adapté au besoin des oiseaux, tout en apportant a celui qui les regarde des effets de profondeurs agréables... :bravo:

Une dernière chose: Bob le bricoleur n'a qu'à  bien se tenir.... ;-)

Amicalement,

Patrick


25 Aoû 2005 08:42
Haut
Profil Site Internet
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 05 Mai 2004 19:33
Messages: 3472
Localisation: Bourg en Bresse
Répondre en citant le message
Message
Bonjour,

:ohh: :ohh: :ohh:

et :bravo: :bravo: :bravo: .... voici un topic qui justifie pleinement le nom du site... ;-)


:salut:


25 Aoû 2005 08:52
Haut
Profil
Membre d'honneur
Membre d'honneur
Avatar de l’utilisateur

Inscription: 25 Nov 2004 12:27
Messages: 738
Localisation: Seine et Marne
Répondre en citant le message
Message
Syrius , tu as bien un grillage en dessous de ton tiroir ? est ce que tu pourrai faire des photos du système ou il y a le grillage ( qui s'en va je supose ) et du tiroir Puis des séparation stp ? pour voir comment ut as faite pour les faire amovible sans ouverture ?
si c'est pas trop demander lol
Merci

_________________
Il ne faut jamais oublier d'y penser ...


25 Aoû 2005 18:02
Haut
Profil
Super membre
Super membre
Avatar de l’utilisateur

Inscription: 01 Mar 2004 17:01
Messages: 2650
Localisation: lyon, 69
Répondre en citant le message
Message
Citation:
tu as bien un grillage en dessous de ton tiroir ?

non pas de grilllage, juste des planches "posées" sur les rebords des barres prévues pour.


Citation:
est ce que tu pourrai faire des photos du système ou il y a le grillage ( qui s'en va je supose ) et du tiroir Puis des séparation stp ? pour voir comment ut as faite pour les faire amovible sans ouverture ?

je ferai des photos des tiroirs des que je les aurai.
les séparations en plexi alvéolé se glissent par l'arriere de la voliere : j'ai fais des fentes verticales a l'arriere de la voliere dans le plexi.

je prendrai des photos sur la premiere voliere pour vous faire voir ça...

_________________
youyou, aratinga... et chevaux !


26 Aoû 2005 14:39
Haut
Profil YIM
Afficher les messages postés depuis:  Trier par
Répondre au sujet   [ 102 messages ]  Aller à la page 1, 2, 3, 4, 5, 6  Suivante

Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités




Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:
Powered by phpBB® Forum Software © phpBB Group
Designed by ST Software for PTF.
Traduction par phpBB-fr.com

eXTReMe Tracker
Audience Xiti du site NVC
