réalisation d'un plateau tournan

Message par **djoudi** » 12 sept. 2005 13:23

Salut a tous

voila j'ai fait un plateau tournant en bois , c'est qu'un essai pour le moment , et si ca marche je le ferai pour les 5 autres volières

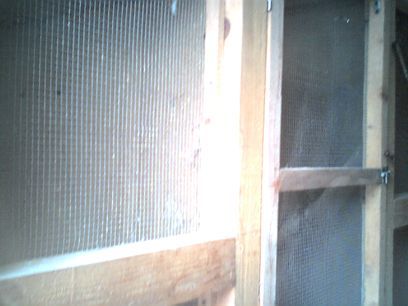

je vous joints les photos , comme d'habitude désolé pour la qualitée

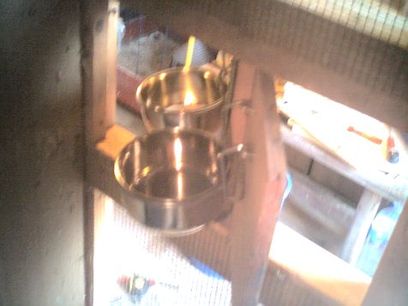

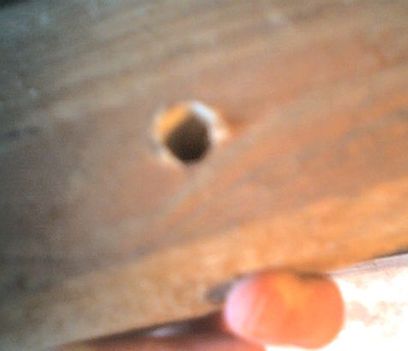

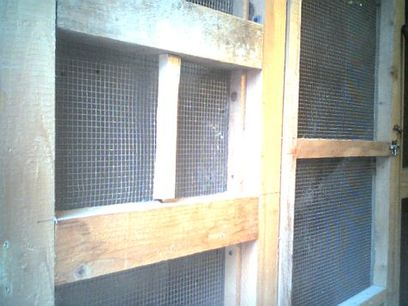

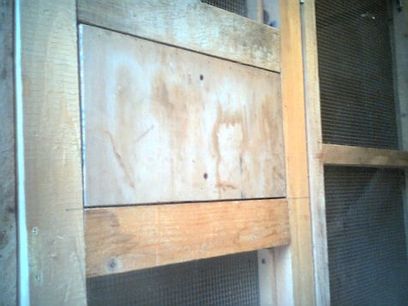

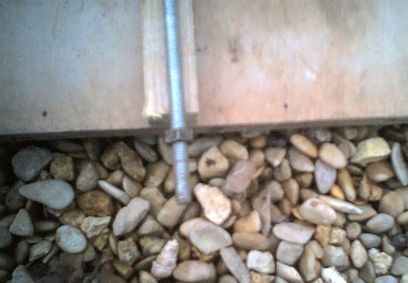

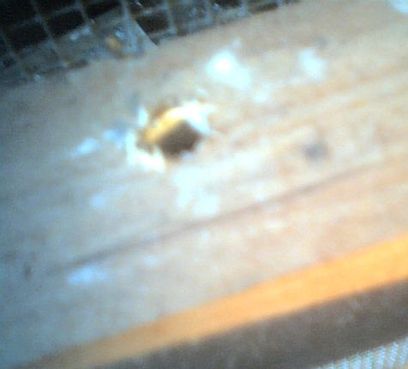

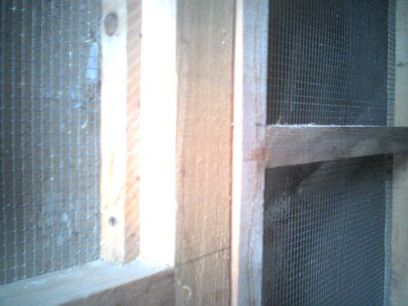

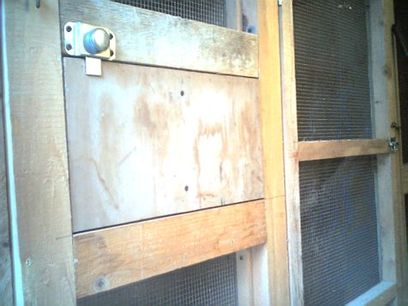

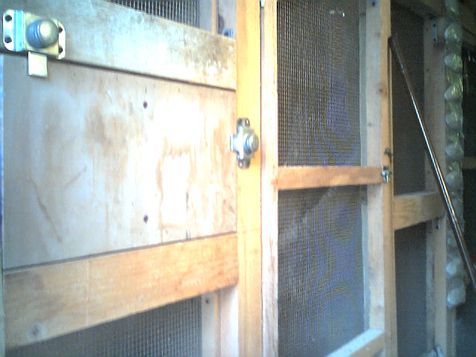

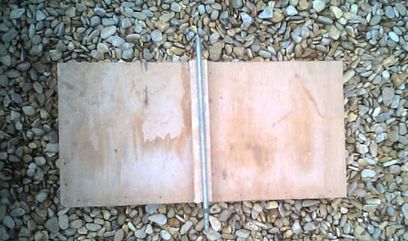

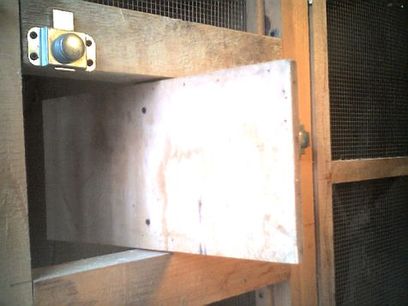

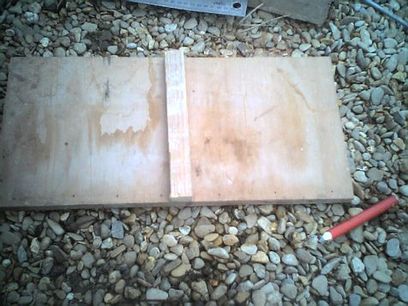

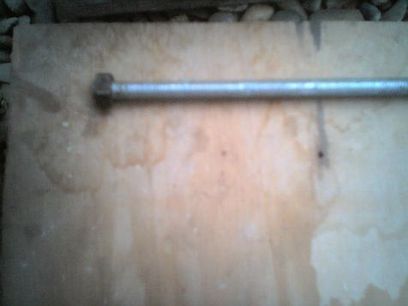

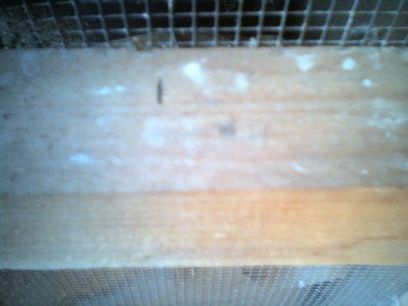

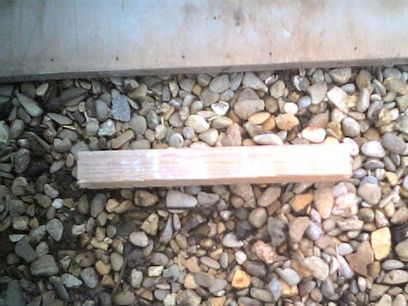

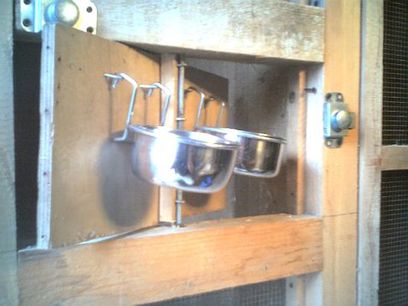

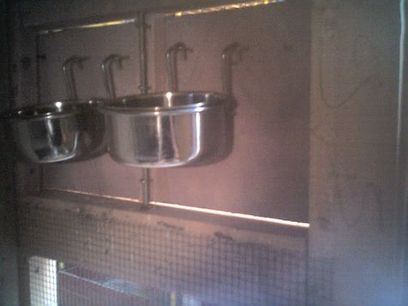

J'ai découper un chevron de la dimention , un liteau de la hauteur de la planche , une tige filtée avec un écou au bout , il servira a se que le liteu ne frotte pas le long du chevron du bas , la tige filtée sera fixé sur le liteau , ensuite la tige et enfilée dans les 2 chevrons par 2 trou de diamètre suppérieur de la tige pour qu'elle puisse tournée sans souci , puis la planche sera fixé sur le liteau , donc en poussant la planche la tige filtée tourne sur elle même et permet a la planche de tournée , le 1er verrou sert a se que la plache de revienne pas vers l'exterieur et le 2e sert a se qu'elle ne revienne pas de l'autre côté

si quelqu'un na pas tout compris ( se que je comprendrai

) qu'il demande , il y a pas de souci ;)

je vien de voir que les photos on été mise dans un mauvais ordre dsl , mais bon il y a des numéros donc il y a juste a les suivre je suis désolé

Message par **djoudi** » 12 sept. 2005 13:25

Message par **djoudi** » 12 sept. 2005 13:26

Message par **djoudi** » 12 sept. 2005 13:27

Message par **djoudi** » 12 sept. 2005 13:28

Message par **djoudi** » 12 sept. 2005 13:29

Message par **djoudi** » 12 sept. 2005 13:29

Message par **djoudi** » 12 sept. 2005 13:30

ba voila ... dites moi se que vous en pensez , si il y a des modifications a faire ou quoi que se soit

Message par **yanic** » 12 sept. 2005 13:39

Trés bien c'est simple pas chére et efficace Bravo au bricolo

Message par **toto67** » 12 sept. 2005 14:04

Message par **djoudi** » 12 sept. 2005 14:10

merci a tous les 2

Message par **CETRO** » 12 sept. 2005 14:54

Salut djoudi
bien joué, tres pratique et fonctionnel (et economique)

Message par **jeremdu10** » 12 sept. 2005 15:23

Bonjour

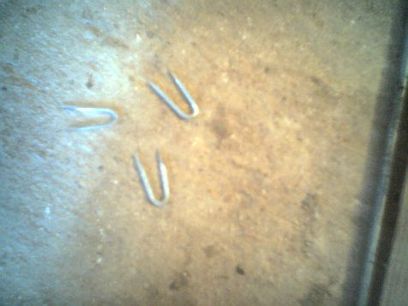

Je trouve ton système très bien mais j'ai un doute en ce qui conserne les cavaliers.
Tu n'a pas peur qu'ils se decrochent à force de resevoir les oiseaux ? car les cavaliers prennet très rapidement du jeu dans le bois et ils finissent par tomber (surtout a cause des coups donné par les oiseaux a "l'attérissage" et aux "décolages").
En tous cas c'est vraiment du très beau travail.

Jeremdu10

Message par **djoudi** » 12 sept. 2005 16:10

merci

Au début je voulai mettre des ronds avec un pas de vis au bout ( je sait plus comment ca s'appele ) mais je ne les trouvai plus , pour le moment le système est instaler dans la volière des exotiques donc je ne pense pas que ca risque grand chose mais si ca bouge je mettrai ses fameux ronds avec pas de vis ...

Message par **Aciton** » 12 sept. 2005 16:20

au bricoleur.....

Message par **Benague** » 12 sept. 2005 16:42

Simple et ingénieux...

A revoir juste l'histoire des cavaliers...qui ne tiendront pas

Peut-être avec des demi colliers de plombier adaptés au diamètre...

Patrick

Message par **djoudi** » 12 sept. 2005 16:50

Benague a écrit :Simple et ingénieux...

A revoir juste l'histoire des cavaliers...qui ne tiendront pas

Peut-être avec des demi colliers de plombier adaptés au diamètre...

Patrick

a ouai ! pas bete !

surtout que j'en ai plein ! ( l'avantage de bosser dans le batiment on a tout se qu'il faut sous la main

) pour les canaris je pense que ca tiendrai vu le peut de poids qu'il font , mais c'est vrai que pour les autres c'est moin sur ... ca serai bien de mettre des demi collier comme tu dit et de les fixer avec un boulon et ecrou ca devrai le faire

Message par **pistache** » 12 sept. 2005 17:31

Une autre solution de mon invention.

Message par **djoudi** » 12 sept. 2005 17:35

c'est pas mal non plus ca

Message par **marco83** » 12 sept. 2005 18:50

ouahhh super impréssionant bravo a tout les 2
